Для того, чтобы осуществлять дистанционное управление шаровыми кранами Georg Fischer используются удлинители ключа: с фиксированной длиной или телескопические.
Присоединение с шестигранным раструбным наконечником Polygon (d20 — d225 мм). Присоединение с помощью квадратного наконечника в соответствии с требованиями DVGW GW336:
20×20 мм (≤ d63 мм)
25×25 мм (d90, d110 мм)
Подбор удлинителей осуществляется в зависимости от диапазона рабочих диаметров. Всего выделяют 3 группы диапазонов.
Группа 1: краны диаметром от d20 до d75 мм
Код удлинителя
173 103 175
Высота от поверхности трубы до конца удлинителя
0,75-1,10
Диаметр крана
d20-d75
Размер под кран: квадрат
20х20 мм
Размер под ключ: квадрат
12(14)х12(14) мм

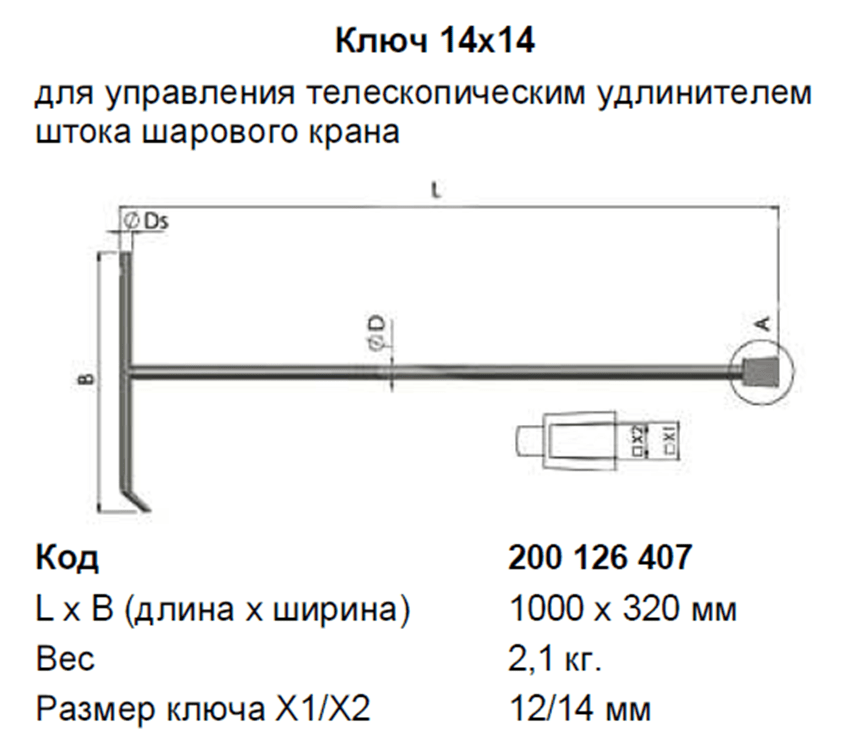

Код ключа
200 126 407
Код удлинителя
173 103 176
Высота от поверхности трубы до конца удлинителя
1,10-1,70
Диаметр крана
d20-d75
Размер под кран: квадрат
20х20 мм
Размер под ключ: квадрат
12(14)х12(14) мм
Код ключа
200 126 407
Код удлинителя
173 103 177
Высота от поверхности трубы до конца удлинителя
1,60-2,50
Диаметр крана
d20-d75
Размер под кран: квадрат
20х20 мм
Размер под ключ: квадрат
12(14)х12(14) мм
Код ключа
200 126 407
Группа 2: краны диаметром от d90 до d110 мм
Код удлинителя
173 103 185
Высота от поверхности трубы до конца удлинителя
0,75-1,10
Диаметр крана
d90-d110
Размер под кран: квадрат
25х25 мм
Размер под ключ: квадрат
27(32)х27(32) мм

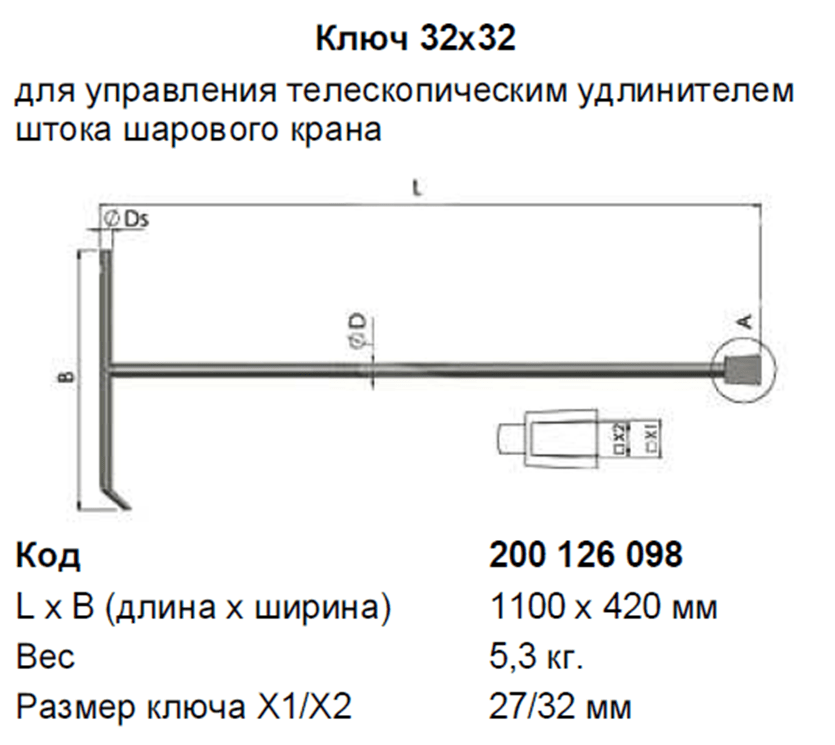

Код ключа
200 126 098
Код удлинителя
173 103 186
Высота от поверхности трубы до конца удлинителя
1,10-1,70
Диаметр крана
d90-d110
Размер под кран: квадрат
25х25 мм
Размер под ключ: квадрат
27(32)х27(32) мм
Код ключа
200 126 098
Код удлинителя
173 103 187
Высота от поверхности трубы до конца удлинителя
1,60-2,50
Диаметр крана
d90-d110
Размер под кран: квадрат
25х25 мм
Размер под ключ: квадрат
27(32)х27(32) мм
Код ключа
200 126 098
Группа 3: краны диаметром от d125 до d225 мм
Код удлинителя
173 103 075
Высота от поверхности трубы до конца удлинителя
0,75-1,10
Диаметр крана
d125-d225
Размер под кран: шестигранник
55х65 мм
Размер под ключ: квадрат
12(14)х12(14) мм
Код ключа
200 126 407
Код удлинителя
173 103 076
Высота от поверхности трубы до конца удлинителя
1,10-1,80
Диаметр крана
d125-d225
Размер под кран: шестигранник
55х65 мм
Размер под ключ: квадрат
12(14)х12(14) мм
Код ключа
200 126 407
Код удлинителя
173 103 077
Высота от поверхности трубы до конца удлинителя
1,65-2,75
Диаметр крана
d125-d225
Размер под кран: шестигранник
55х65 мм
Размер под ключ: квадрат
27(32)х27(32) мм
Код ключа
200 126 098
Примечание: размеры со скобками (например, 12(14)х12(14) мм) показывают конусность соединительной детали, т.е. у основания поперечное сечение – квадрат 14х14 мм, а на конце – 12х12 мм.
